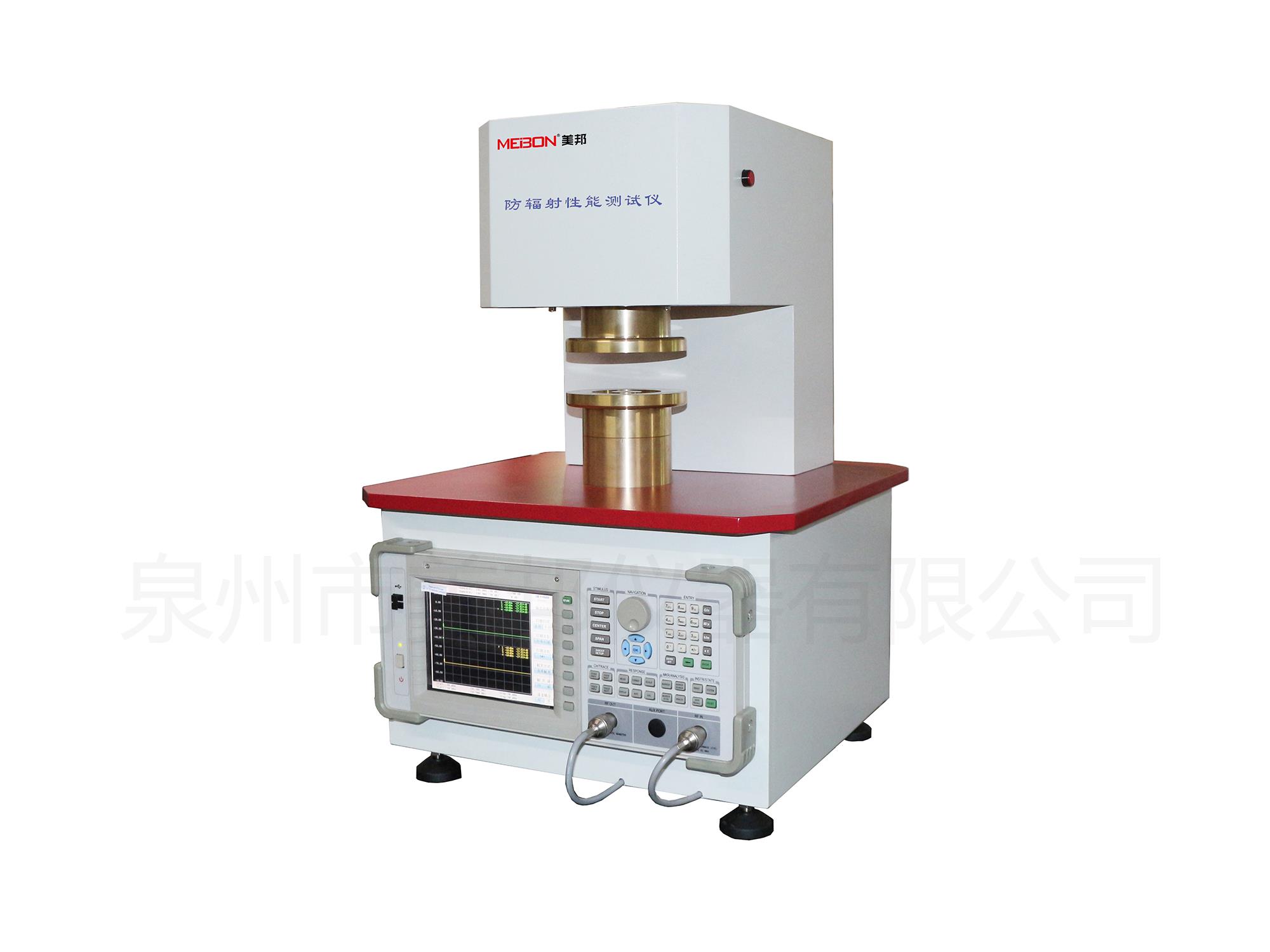

YG913防辐射性能测试仪

Video
Gallery
360°Show
×
×
132409998672755746
132435982749198960
132409998672755746
132435982749198960
×
20240106133859_2923
适用范围
测试标准
仪器特性
技术参数
配置清单
用于纺织品、塑料布、金属薄板、非导电材料表面涂层或镀层、金属网、导电膜、导电玻璃、导电介质板等电磁屏蔽材料的电磁屏蔽效能的测试（法兰同轴法）。
GB/T 23326   不锈钢纤维与棉涤混纺电磁波屏蔽本色布
GB/T 25471   电磁屏蔽涂料的屏蔽效能测量方法
SJ 20524       材料屏蔽效能的测量方法
ASTM 4935 平面材料的电磁屏蔽效果测定的标准试验方法等
信号源
测试频率范围
 300KHz～3000MHz
频 率 稳 定 度
 ≤±5×10-6
频 率 分 辨 率
 1Hz
信  号   纯  度
 ≤-65dBc/Hz(偏10KHz)
输  出   电  平
 -45dBm～+10dBm
电 平 准 确 度
 ≤±1.5dB（25℃±5℃ ，-45dBm～+5 dBm）
谐 波 抑 制 比
 ≥30dB(1MHz～3000MHz) ，≥25dB(300KHz～1MHz)
方     向     性
 ≥50dB（矢量校准后）
功  率   扫  描
 -8dBm～+5dBm
系  统   阻  抗
 50欧姆
接收机
频  率   范  围
 300KHz～3000MHz
分 辨 率 带 宽
 100Hz～20KHz
动  态   范  围
 ≥95dB ( RBW=1KHz )
输  入  电  平
 +10dBm
输入损坏电平
 +20dBm（直流+25V ）
端             口
 驻波比≤1.2
仪器原理
结 构 图 金百利·(中国区)有限公司官网
屏蔽效能（SE）
在同一激励电平下 ，有屏蔽材料与无屏蔽材料时所接收到的功率或电压之比的对数。公式如下：
金百利·(中国区)有限公司官网
VO—无屏蔽材料时的接收电压；
VI—有屏蔽材料时的接收电压；
PO—无屏蔽材料时的接收功率；
PI—有屏蔽材料时的接收功率；
测  试   过  程
按标准GBT25471-2010要求 ，取裁试验和调湿后。
先用参考试样在多频率点进行测量 ，
在每个频率记录接收值PO(或VO) ，
再换上测量试样在多频率点进行测量 ，
在每个频率记录接收值PI(或VI)。
用上面公式计算屏蔽效能。

产  品  合  格  证
 1份
产  品  说  明  书
 1本
主 机
 1台
三芯交流电源线
 1根
电                  脑
 1套
打       印       机
 1台

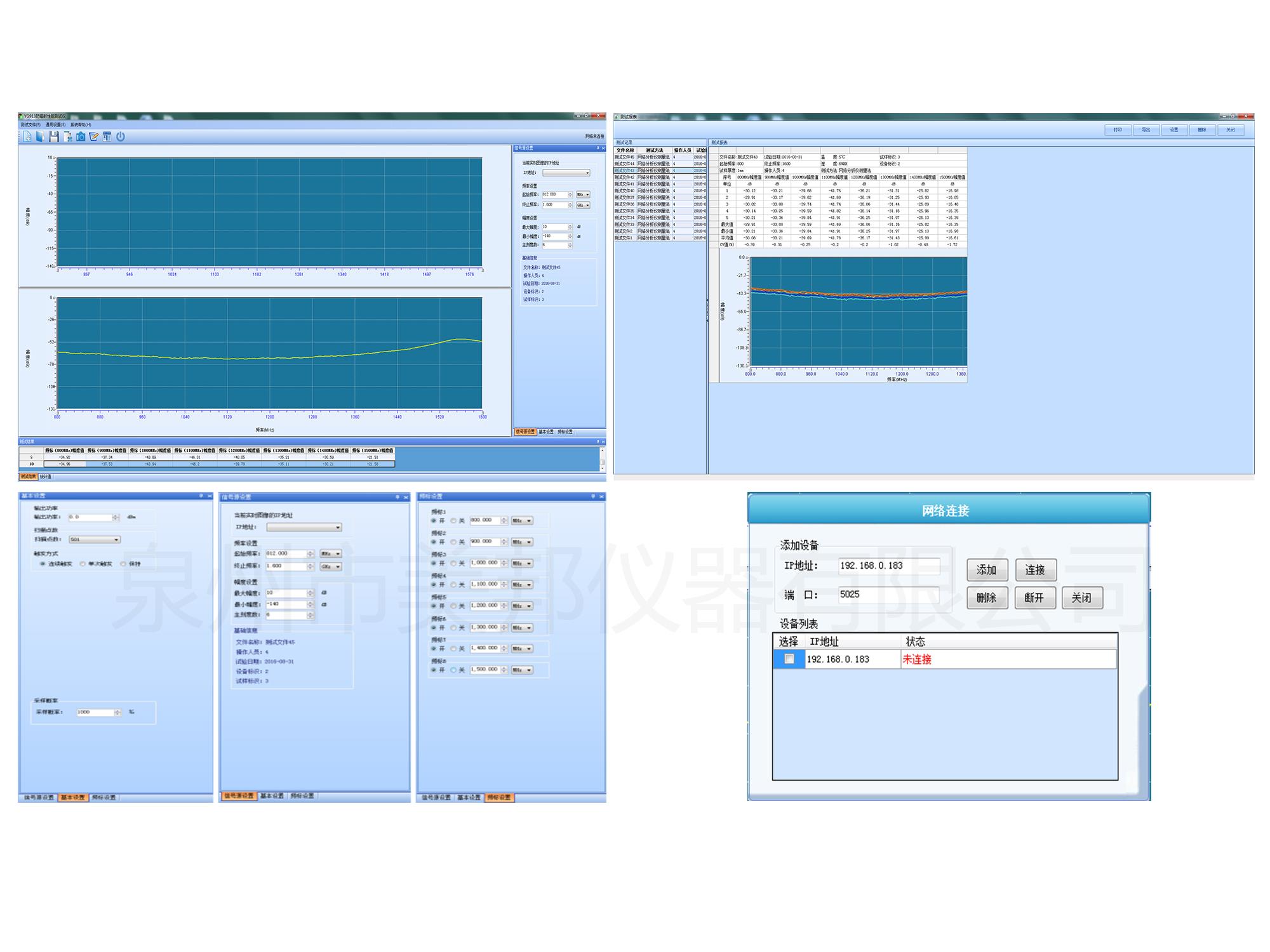

测   试   软    件
 1份
对   连   网    线
 1根
4A  保   险    管
 2个
同   轴   线    缆
 1根
气                 泵
 1台
产品质量跟踪信息反馈单
 2张
